  九、国内优秀工程实例分析一：天津生态城滨海一、二期

  项目名称：天津生态城滨海一、二期住宅太阳能热水系统

  (1)工程概况及特点

  项目位于天津市汉沽区中新生态城，项目名称为“天津生态城滨海一、二期住宅太阳能热水系统”。太阳热水系统分别采用阳台壁挂式太阳能热水系统及集中集热分户供热太阳能热水系统形式。满足安全、适用、经济、美观的原则，并应便于安装、清洁、维护和局部更换。阳台壁挂式太阳能热水系统集热器放置在建筑南立面阳台栏杆外，水箱为承压换热水箱，放置在阳台内，系统热媒采用防防冻液自然循环，集中集热分户供热太阳能热水系统集热器放置于屋面，过渡水箱放置于设备间内，户内水箱为承压换热水箱，放置于阳台内，系统热媒采用防冻液自然循环。

  (2)设计参数

  1) 基本参数

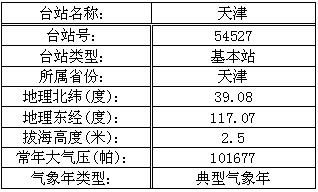

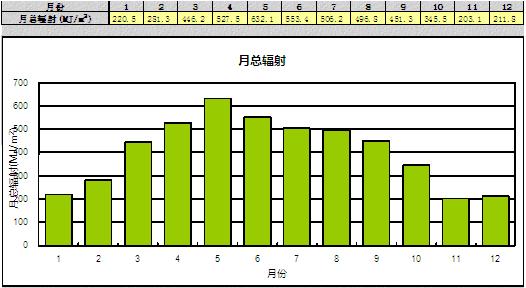

  天津气候属暖温带半湿润大陆季风型气候：四季明显，长短不一。7月最热，月平均气温可达 26 ℃；1 月最冷，月平均气温为 -4 ℃。天津地区太阳能总辐照月平均总辐照量如下图所示。

  年平均室外温度 =12.2℃。

  全年日照时数2609h/年，年平均日均日照时数SY=7.1h/天

  年平均集热器倾角等于当地纬度倾斜表面日照辐量JT=15.8MJ/m2.d

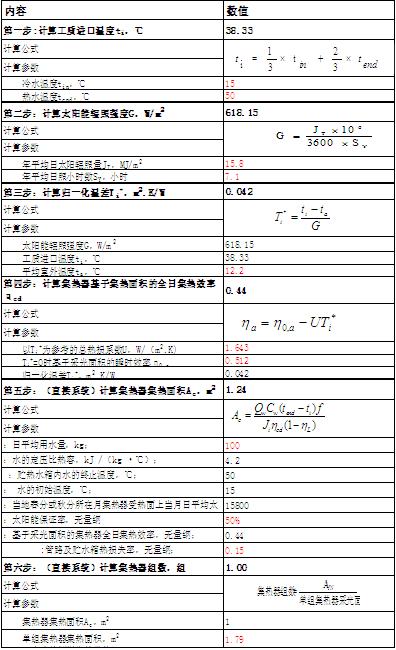

  (3)集热器面积计算：(集中集热分户储热系统，以100升热水为例)

  (4)集热器面积计算：(阳台壁挂式太阳能热水系统，以100升热水为例)

  阳能壁挂式太阳能运行原理与说明：

  太阳热水器广泛适用于宾馆、饭店、学校、医院、厂矿、机关及洗浴中心、游泳池等大中小型生活热水系统。主要由太阳集热器、储热水箱、支架等部分组成。

  其基本工作原理：

  阳光透过固定于南立面墙上的太阳集热器的全玻璃外表面，照射到内表面上的选择性吸收涂层上，辐射能被转化为热能，通过传导，热量传递给联箱与水箱之间的循环工质，工质通过热虹吸作用将热量与水箱内水换热，如此不断地进行热量传递，最终使水箱内水温升高。

  用户用水采用自来水顶水法用水，打开热水供水龙头，依靠自来水水压将热水顶出储热水箱，储热水箱低部冷水进入储水箱，达到一开水龙头即出热水的特点。

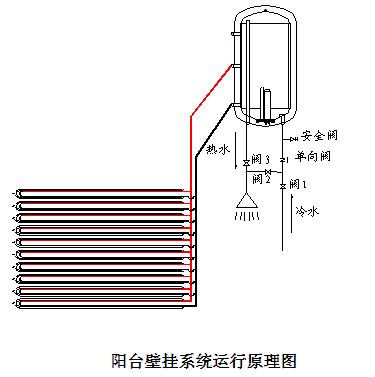

  用水时：打开阀1和阀3，热水器处于上水状态。待喷头出水，表明水箱已满，关闭，保持阀3常开。

  用水时，打开阀3和阀1，试水温，若太热，打开阀2调节至水温适宜为止(也可以用混水阀代替阀2和阀3)。注意试水，防止烫伤。

  若连续阴雨天气造成热水器水温不够高，可以使用电辅助加热装置，但用水前务必切断电源。

  (6)操作说明与注意事项：

  控制面板示意图：

  1)开关机：

  插上电源插头——接通电源，系统进入自检状态(每个显示灯都亮)，后进入关机状态。

  按‘开关’键——按键时间在300ms＜t＜3s内有效，则开机，系统再次自检，自检后：

  时间显示：时间显示记忆值，首次开机或长期断电显示默认值。

  再按‘开关’键——按键时间在30ms＜t＜3s内有效，进入关机状态。

  2)温度设置：

  温度设置默认值为55℃，回差5℃，设定范围以35℃-75℃-35℃循环。

  在开机状态：

  按“上调”或“下调”键——进入温度设置状态，＜设定温度＞点亮，温度数值闪烁。

  再按“上调”或“下调”键——温度数值上调或下调，若持续按住1.5s，数据开始连续变化，设置完成，数值闪烁4s后退出并保存设置，或在闪烁时按其它键也能退出并保存设置，进入所选状态。

  3) 预约设置：

  预定定时的设置与选择

  ＜定时一＞出厂值：当天5：00开机-当天9：00关机，温度55℃

  ＜定时二＞出厂值：当天17：00开机-次日23：00关机，温度55℃

  预约定时的设置：

  按‘设置’键——开始时间的小时数值闪烁，表示对定时时段开始的设置。

  按“上调”或“下调”键——调节数值，达到所需小时数值。

  按‘设置’键——时间的分钟数值闪烁，表示此时可对开始时间的分钟数值调节。

  按“上调”或“下调”键——调节数值，达到您所需分钟数值。

  按‘设置’键——＜结束＞和时间的小时数值闪烁，表示对定时时段结束时间的设置，操作步骤如同开始时间的设置。

  预约定时的选择：

  过程：定时—∽定时二∽定进一+定时二∽退出。

  4)时钟的设置：

  按“时间”键，时间的小时数值闪烁，表示对定时时段开始的设置。按“上调”或“下调”键——调节数值，达到所需小时数值。

  按“时间”键，时间的分钟数值闪烁，表示此时可对开始时间的分钟数值调节。按“上调”或“下调”键——调节数值，达到您所需分钟数值。

  5)即热：

  即热：在开机状态，选择即热、控制器即启动加热，当加热达设定值后返回到即热前的状态。

  按‘即热’键——＜即时加热＞点亮。

  再按‘即热’键——立即退出即热状态，进入即热之前状态。

  6)复位功能：

  ‘开关’键——按键时间在t＞3s内有效，所有数据恢复为出厂设置且自检，后处于关机状态。

  7)故障报警功能：

  出现故障情况时控制器蜂鸣报警5声提示，同时显示相应的故障代码，并闪烁。

  8)断电记忆功能

  在断电的情况下，时钟和所有设置数据可以保存3天。

  (7)注意事项

  1) 不定期擦洗真空集热管，保持其表面洁净以保证较高的集热效率；

  2) 寒冷地区暴露在室外的管路严格保温，以保证冬季太阳热水器的正常运行和减少热量损失；

  3) 冬季连晒两天，可提高水温；

  4) 确保所有阀门处于正常状态，循环管路已注满工质，水箱中已注满水；

  5) 保证集热器可以受到充足的日照；

  6) 雷雨天气请不要使用，并将电源插头拔掉；

  7) 首次使用前或长期停用再次使用前，均应对集热器，水箱，循环系统，安全阀进行一次全面的检查；

  8) 热水器有时出水温度会很高，用水时应避免水流到或溅到人或不耐温的物件上。打开出水阀时，切勿将喷头对准人体，以免烫伤。特别是老人和小孩使用时应由成人调试好水温；

  9) 在热水器水温较高，水箱内压力达到保护值时，系统会从单向安全阀泄水减压，这属于正常现象；

  10) 智能温控仪的使用参见其使用说明书；

  11) 热水器非经厂家同意，经销商或用户自行改装以及安装使用正常后非专业安装人员随意改动造成的一切后果，责任自负。

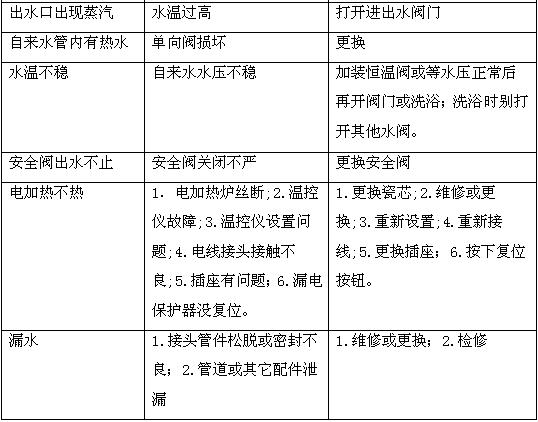

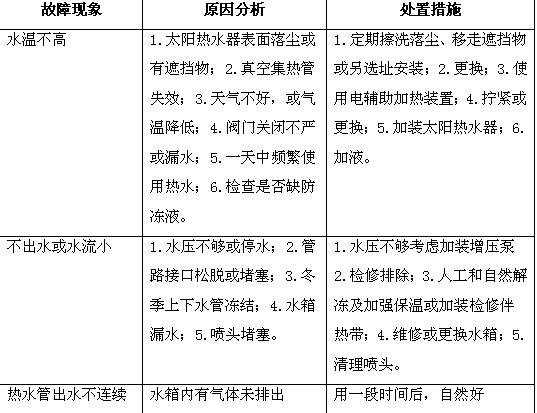

  (8)常见疑难及处理方法

  根据当地环境条件定期除尘，保证太阳热水器获得最佳的使用效果。

  保护好循环管路保温管外的扎带，防止水进入保温层，影响循环管路的性能及使用寿命。

  (10)产品特点

  1)环保节能

  利用可再生能源(太阳能)，为子孙后代节约濒临枯竭的常规能源，一次性投资长期使用，省钱安全方便；无有害气体排放，环保无污染。利在当今，功在后世。

  2)高科技产品

  高效集热，高效传热，热水带压，水箱防腐蚀。该热水器涉及多个学科领域，技术性能先进，科技含量较高，具有多项国家专利，是目前国内最好的太阳热水器之一。

  3)高质量保证

  科技结晶，专业打造，全程流水线生产，进口在线检测设备及监控设备，严格保证生产工艺和产品质量。

  4)保温性能稳定，效果好

  在发泡成型过程中，原料温度与环境温度恒定程度直接影响产品质量。公司采用进口全自动高压发泡机，定压、定时、定量整体聚氨酯发泡，恒温定时熟化，让反应进行完全，保证了水箱保温结构的耐冷热冲击性能。

  5)超强的内胆

  高档承压式水箱，搪瓷内胆。采用进口的搪瓷原料及生产工艺，三层胆组合技术，即非金属内层膜、融合层、合金钢板层，是普通太阳能内胆厚度的3-4倍。内胆非金属涂层，是运用先进的工艺将特种硅化物均匀涂抹于内胆的内壁上，经进口的专业设备870℃高温融合而成，韧性强，强度高，能承受巨大的水流冲击，是当今最有效的抗腐蚀、防锈、防垢的内胆之一。

  镁棒保护：采用不锈钢内芯强力阳极棒，防腐除垢，软化水质，保护水箱，延长了热水器的使用寿命。

  6)安全安心

  辅助电加热温控，过热保护，漏电保护，三道防线，三重保护，使用安全、安心。

  7)热水带压

  顶水使用，用水舒适，冷热水调节方便。

  8)多路供水

  水流有冲劲， 家中的多个水龙头可同时享用热水，是真正的家庭热水中心。

  9)大显示屏

  较大的显示是您对水箱的温度一目了然。

  10)分体式设计

  集热器和水箱分开放置。集热器悬挂于南立面墙上、窗户下或阳台下，与建筑有机结合，解决了高层无法使用太阳能热水器的难题。

  11)冬天不怕冻

  集热回路中工作介质防冻、防垢，即使高寒地区，仍可高效运行。

  12)世界独创真空管——梅花聚能管 吸热面积增大，热力更强劲，热水更流畅。

  13)外观时尚，彰显尊贵

  超豪华集热器外观，彰显时尚尊贵品质，凸显用户的身份和地位。

  (11)集中集热分户储热太阳能运行原理与说明：

  太阳能集热系统采用闭式承压运行模式，介质采用防冻液，通过板式换热器与中间缓冲水箱间循环泵进行热量循环。缓冲水箱中热量再与各用户用水点循环供热。

  当集热模块中温度达到设定要求时，控制器采动太阳能循环泵与水箱中循环泵，将集热器中的热量传递给缓冲水箱，当用户末端水温低于设定温度或中间缓冲水箱水温与用户末端水温达到一定差值时，控制器启动供水换热泵，将热量传于各用水端。达到热量充分利用的目的。

  各住户分别独立安装电磁阀与止回阀。可有效防止热量的回流而造成热量的浪费。

  控制器具有开机自检，防漏电、手动自动切换，温差循环，过热保护、过流保护，漏电保护防干烧，防雷电，故障报警，断电计忆。显示功能。显示系统终端设备运行与故障各控制功能。
